2021年人教版物理九年級全一冊 18.1電能、電功
一、單選題
2.從能量轉化的觀點來看，電風扇接通電源正常工作后，電流做功的結果是（ ）
A．電能只轉化為動能
B．電能只轉化為內能
C．電能只轉化為機械能
D．電能轉化為內能和機械能

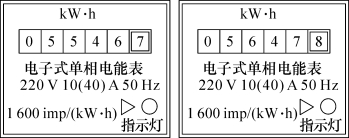

3.如圖所示分別是小英家上月初和上月末電能表的示數。結合表盤上的信息可知，下列選項中正確的是（ ）
A．小英家家庭電路中的干路電流不得超過10 A
B. 小英家上個月消耗的電能為1011 kW·h
C．電能表上指示燈閃爍320次，表示家庭電路消耗電能0.2 J
D．電能表上指示燈閃爍的次數越多，說明電路中消耗的電能越多
4.R?=5 Ω、R?=10 Ω,將 R?、R?串聯后接在 3 V 的電源上,通電 1 min。通過 R?的電流為 I?,R?消耗的電能為 W?；通過 R?的電流為 I?,R?消耗的電能為 W?。則 I?：I?和 W?：W?,下列選項正確的是（ ）
A.1∶2 1∶2
B.2∶1 2∶1
C.1∶1 2∶1
D.1∶1 1∶2
5.小張從實驗室找到四只電能表,其規格如下。她將四只相同的白熾燈分別與四只電能表相連并接入照明電路,則轉盤轉得最快的電能表規格是（ ）
A.220V 5A 50Hz 1200r/(Kw·h)
B.220V 2A 50Hz 1800r/(Kw·h)
C.220V 5A 50Hz 2500r/(Kw·h)
D.220V 2A 50Hz 3600r/(Kw·h)
二、填空題
1.如圖,電源電壓為 6 V 保持不變。R?的阻值是 10 Ω,閉合開關。通過 R?的電流為 0.2 A,則 R?的阻值是Ω,電流表的示數為A,整個電路1min 消耗的電能為J。
2.用電器消耗電能的過程實質上是把電能轉化為其他形式能的過程。電流通過洗衣機的電動機時把電能轉化為能,電流通過電飯鍋把電能轉化為能,蓄電池充電的過程把電能轉化為能。
3.如圖所示是某小燈泡的電流—電壓圖像，小燈泡的額定電壓為6 V。小燈泡正常發光時，燈絲的電阻是Ω。若將小燈泡與R＝10 Ω的定值電阻并聯接入某電路，干路中的總電流為0.5 A，通電10 s，電阻R消耗的電能為J。
三、按要求做題
1.如圖所示，小燈泡L的額定電壓為3.8V，定值電阻R阻值為20Ω，閉合開關，流過R的電流為0.1A，流過L的電流為0.2A。求：
（1）此時L的電阻；
（2）通電20s，L、R共消耗的電能。
得，R兩端的電壓為：U＝U
＝

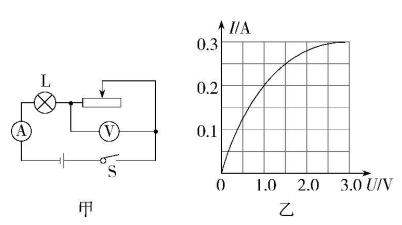

＝10Ω；2.圖甲所示的電路圖,電源電壓恒定為6 V,小燈泡中的電流隨其兩端電壓的變化曲線如圖乙所示,求:
（1）當電流表示數為 0.3 A 時,小燈泡的電阻;
（2）當電壓表示數為 5 V 時,電路 1 min 消耗的電能。
可得,此時小燈泡電阻為 R=UL=3.0V=10 Ω；
=U-U
=0.2 A,
=6 V×0.2 A×60 s=72 J。
