2021年人教版物理九年級全一冊 17.4歐姆定律在串、并聯電路中的應用
一、單選題
1.一只10 Ω的電阻與一只0.1 Ω的電阻并聯,并聯后的總電阻（ ）
A.等于1 Ω
B.小于0.1 Ω
C.等于10.1 Ω
D.大于0.1 Ω小于10 Ω
2.兩只定值電阻，甲標有“10Ω 1A”，乙標有“15Ω 0.6A”，把它們串聯起來，兩端允許加上的最高電壓是（ ）
A．10V
B．15V
C．19V
D．25V
3.一個燈泡標有“6V 3W”字樣，若把它接在12V的電源上，為了使小燈泡正常發光，需串聯一個多大的電阻（ ）
A．24Ω
B．12Ω
C．6Ω
D．3Ω
4.如圖所示，電源電壓為9V保持不變，閉合開關S，為保證電流表的示數為0.75A．現有5Ω、20Ω、30Ω電阻各一個，若在其中選擇兩個電阻在圖中虛線框內連成電路，則下列做法可行的是（ ）
A．5Ω和2Ω串聯
B．2Ω和3Ω串聯
C．20Ω和30Ω并聯
D．5Ω和3Ω并聯
5.已知電源電壓是6V，小燈泡上標有“4.5V 0.3A”字樣，為了使小燈泡能正常發光，我們需要（ ）
A．串聯一個10Ω 的保護電阻
B．串聯一個5Ω 的保護電阻
C．并聯一個10Ω 的保護電阻
D．并聯一個5Ω 的保護電阻
二、填空題
2.兩個電阻，分別標有“3V 0.5 A”和“6 V 0.3 A”字樣，將它們串聯后接入電路使用，那么電路中的電流不能超過A；將它們并聯后接入電路使用，那么電路兩端的電壓不能超過V。
3.如圖所示，電源電壓恒定，R?=20 Ω，閉合開關S，斷開開關S?，電流表示數是0.3 A；若再閉合S?，發現電流表示數變化了0.2 A，則電源電壓為V，R?的阻值為Ω。
三、按要求做題

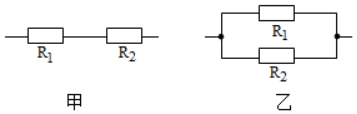

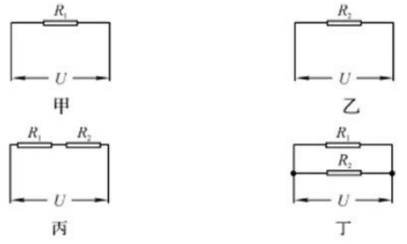

1.把R?和R?按圖甲、圖乙的連接方式分別接到電壓為12V的電源兩端。
（1）按圖甲連接方式接入時，通過R?的電流為0.2A，加在R?兩端的電壓是4V，求R?和R?的阻值。
（2）按圖乙連接方式接入時，求干路中的電流。
Ω，
Ω；
Ω，
=0.9A。2.如圖所示，電源電壓保持不變，電流表的量程為0～0.6 A，電壓表的量程為0～15 V，R?＝20 Ω，滑動變阻器R?的規格為“100Ω 1 A”。
(1)閉合開關S?，斷開開關S?、S?，電流表示數為0.4 A，求電源電壓。
(2)閉合開關S?，斷開開關S?、S?，滑動變阻器滑片置于中點位置時，電壓表的示數為4 V，求R?的阻值。
(3)閉合開關S?、S?和S?，在不損壞電流表、電壓表的情況下，求滑動變阻器R?的阻值取值范圍。
可得，電源電壓U＝I?R?＝0.4 A×20 Ω＝8 V。(2)閉合開關S?，斷開開關S?、S?，R?、R?串聯，滑動變阻器滑片置于中點位置時，電壓表(測變阻器的電壓)的示數為4 V，則電路中的電流
，根據串聯電路的規律和歐姆定律可得，R?的阻值
。(3)閉合開關S?、S?和S?，R?、R?并聯，R?被短路，電壓表測電源電壓，電流表測干路電流，因為并聯電路各支路互不影響，通過R?的電流為0.4 A不變，電流表的量程為0～0.6 A，則干路電流最大為0.6 A，由并聯電路電流的規律，通過變阻器的最大電流I滑大＝I總大－I?＝0.6 A－0.4 A＝0.2 A，由歐姆定律可得，變阻器連入電路的最小電阻
。當變阻器滑片移動到最左端時，變阻器接入阻值最大，總電流最小，沒有超過電流表量程，所以R?的阻值取值范圍為40～100 Ω。
